TBI SFE05050-3 tbi滚珠丝杆中预压
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: SFE系列
- 类型:
- 属性: TBI SFE05050-3 tbi滚珠丝杆中预压，-TBI SFE05050-3 tbi滚珠丝杆中预压-TBI SFE05050-3 tbi滚珠丝杆资料 TBI滚珠丝杠的型号种类繁多，常见的有SFS、SFT、SFP、SFTD和SFTL等型号。其中，SFS型号适用于载荷较小、速度较高的场合；SFT型号适用于载荷较大、速度较低的场合；SFP型号适用于超长导程；SFTD型号适用于高频移动；SFTL型号适用于超长型丝杠。 TBI SFE05050-3 pmi丝杆和tbi的丝杆区别 TBI丝杆的总代理商扮演着-TBI SFE05050-3 tbi滚珠丝杆中预压--TBI SFE05050-3 tbi滚珠丝杆中预压-
TBI SFE05050-3 tbi滚珠丝杆中预压 产品参数

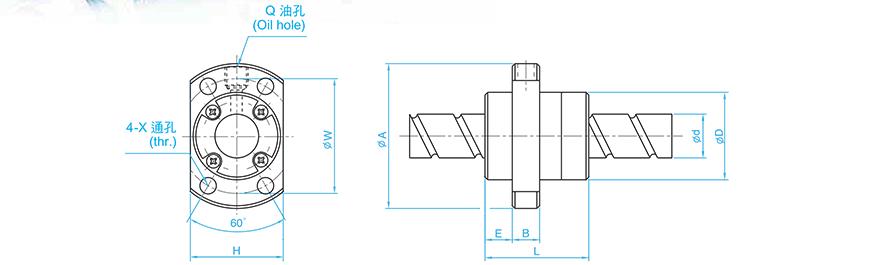

尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 50 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 7.938 |
|
| 精度等级 | ||
| 螺母直径 | 90 |
|
| 法兰直径 | 135 |
|
| 螺母长度 | 107 |
|
| 螺母安装 | PCD | 112 |
| 额定动负载 | CaN | 6512 |
| 额定静负载 | C0aN | 19430 |
| 有效圈数 | 1.7X2 |
|
| 法兰盘宽度 | 92 |
|
| 法兰安装孔通孔直径 | 14 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 80 |
TBI SFE05050-3 tbi滚珠丝杆中预压此型号部分数据来源于UMBRA S1S12-4M2 umbra丝杠
